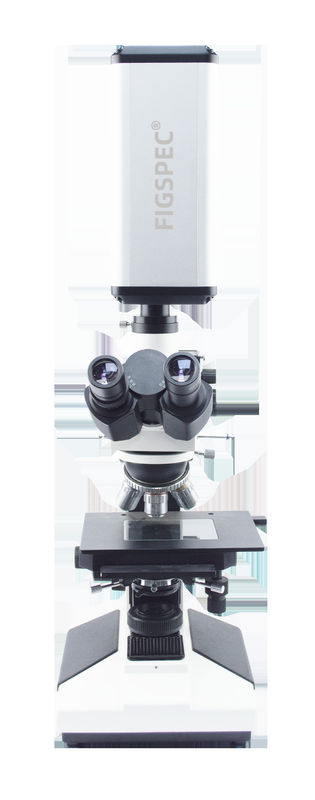

FigSpec FS 400-1100nm Hyperspektral-Bildgebungskamera Gitterspektroskopie Methode

Einführung in Hyperspektralkameras

Die Hyperspektralkameras der FX-Serie verwenden ein optisches Design mit hoher Transmission (F/1,7), das die Lichtsammelfähigkeit der Kamera auf ein neues Niveau hebt. Nur eine Linienlichtquelle ist erforderlich, um die Geräteanforderungen zu erfüllen. Andere Spektraltechniken (wie abstimmbare Filter und lineare Filter) erfordern jedoch eine größere Lichtquellenfläche und die zehnfache Lichtquellenintensität, um das gleiche Signal-Rausch-Verhältnis der Daten zu erzielen. Abdeckung von 400-100 nm, unter Verwendung der Scan-Imaging-Methode, kann die Vollspektrum-Bildgebungsgeschwindigkeit 670 FPS erreichen und verfügt über eine Bandselektionsfunktion (ROI), um höhere Geschwindigkeiten zu erzielen.

Die Hyperspektralkameras der FS-Serie sind speziell für den industriellen und Laborgebrauch konzipiert. Sie arbeiten im Zeilenscan-Modus sowohl im sichtbaren als auch im nahen Infrarotbereich (VNIR). Sie werden häufig zum Scannen von Proben und zur Erfassung ihrer Reflektanz in jedem Pixel verwendet. Die Ergebnisse können für die Qualitätskontrolle von Farben oder die Materialtrennung mit unterschiedlichen Inhalten verwendet werden. Sie können in Labors oder auf Produktionslinien installiert werden. Weit verbreitet in verschiedenen Branchen wie der Agrarindustrie, der Lebensmittelindustrie, der Siebdruckindustrie, der Textilindustrie usw.

Vorteile von Hyperspektralkameras

1. Maschinelles Sehen, Farbmessung, Hyperspektrallösung für sichtbares Licht / nahes Infrarot

2. Spektralbereich: 400-700 nm / 400-1000 nm, spektrale Abtastung/Pixel 2,5 nm, max. 1,5 nm (Änderung der Spaltbreite kann eine höhere spektrale Auflösung erzielen, beeinträchtigt jedoch die Signalstärke)

3. Bildgebungsgeschwindigkeit: Vollspektralbereich 41 Hz, 390 Hz nach ROI

4. Unterstützt Multi-Region-ROI

5. Farbunterschiedstest: Oberflächenfarbentest, Texturerkennung in Druck-, Textil- und anderen Industrien, mit spezieller Lichtquelle und Steuerungssystem kann die Wiederholbarkeit eines einzelnen Pixels bei der Farbmessung dE*ab erreichen<0,1.

Funktionsprinzip von Hyperspektralkameras

Parameter
